Come funziona Flexi 2G

Componenti principali del sistema

Il sistema è composto da tre componenti: la toilette maceratrice, il pannello di controllo e un dispositivo per l’ingresso dell’acqua pulita. Tutti i componenti sono provvisti di appositi connettori e gli attacchi per le tubazioni hanno dimensioni standad. Il sistema può essere configurato con accessori o finiture opzionali.

3image

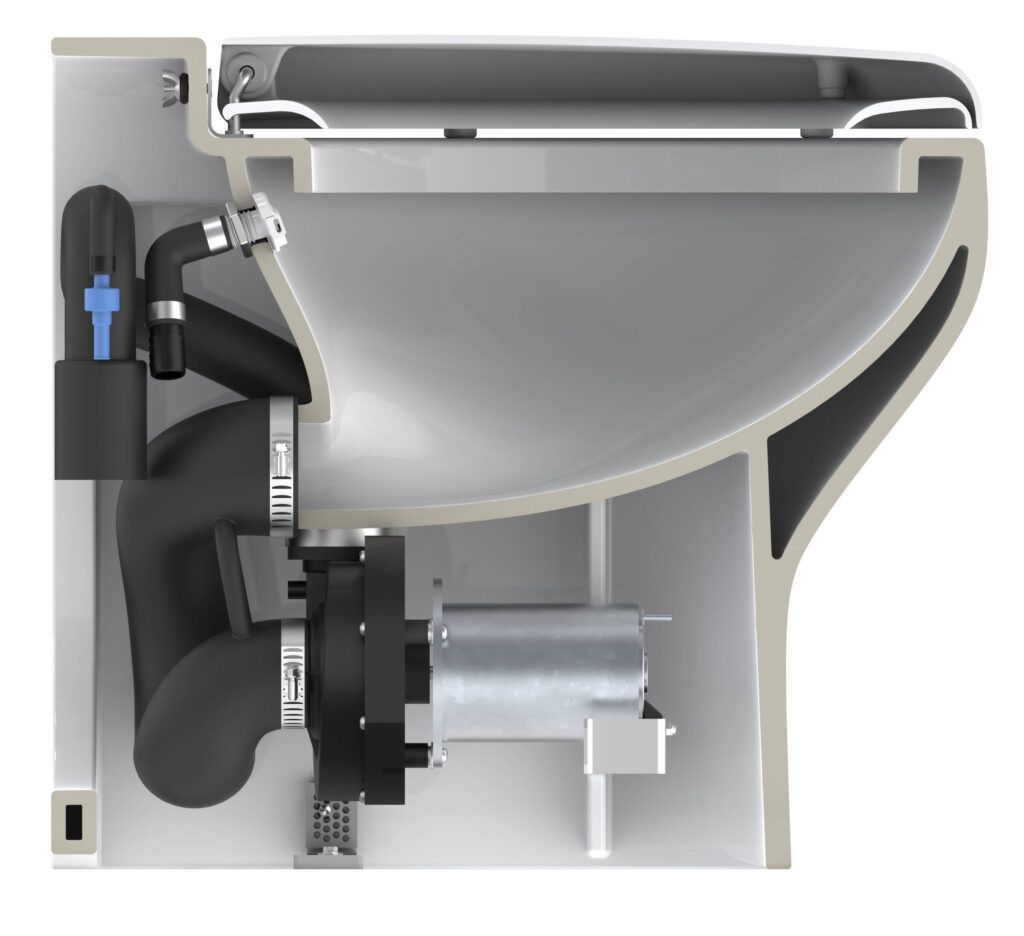

Toilette in ceramica italiana completa di sedile e coperchio, pompa di macerazione integrata per il pompaggio dei reflui e flessibile di scarico con valvola di immissione aria (NOVITÀ) Pannello di controllo Dispositivo per l’ingresso dell’acqua pulita (12V/24V/110V/230V) / elettrovalvola o pompa dedicata. A seconda del tipo di installazione sarà un’elettrovalvola o una pompa di immissione.
NOVITÀ! Sanitari compatti eleganti NOVITÀ! Montaggio facilitato intelligente NOVITÀ! Valvola di immissione aria integrata
Toilette e bidet a gradino, per avere più spazio in bagno. Le versioni compatte (Short) hanno altezza di montaggio regolata. La nuova configurazione delle toilette e dei bidet Short segna un altro passo avanti.

  • Con la nuova geometria, le versioni Flexi Line short semplificano di gran lunga l’installazione
  • Non occorre tagliare il gradino della base per far posto alle parti sporgenti grazie al motore incassato completo di flessibili
  • Non si deve ricorrere a compromessi su prestazioni e qualità, tutti i componenti Tecma sono stati ulteriormente ottimizzati per sfruttare al massimo gli spazi interni
  • Il montaggio facilitato abbatte i costi di produzione e di manodopera
 I nuovi prodotti Flexi Line sono sanitari belli e intelligenti. Il diverso sistema di montaggio segna un gran passo avanti che facilita e velocizza il lavoro.

  • Il montaggio occulto accentua l’eleganza del design
  • I fissaggi laterali riducono l’installazione a poche operazioni
  • Le superfici lisce agevolano la pulizia
 Ogni singolo dettaglio fa la differenza. Valvola di immissione aria integrata: una valvolina minuta ma indispensabile e preziosa che fa la differenza sul nuovo Flexi Line.

Nuova valvola di immissione aria inserita sul flessibile interno

  • Evita le limitazioni di assemblaggio
  • Ottimizza la ventilazione sullo scarico
  • Migliora l’installazione a vantaggio dell’efficacia di smaltimento delle acque nere indipendentemente dalla configurazione
  • Aumenta l’efficienza idraulica prevenendo il sifonamento e i riflussi
  • Previene problematiche assistenziali in utenza
Maceratore Flusso di scarico Tecnologia di scarico
  • Trasferimento rifiuti più semplice e senza intasamento grazie alle lame disgreganti.
  • Anticamera della girante per un’ottimale macerazione.
  • Silenzioso.
  • Integrato nella ceramica.
  • Speciale forma del tubo di scarico e due valvole di non ritorno posizionate in punti chiave.
  • Tubo di scarico flessibile con fissaggio dritto e a gomito.
  • Bloccaggio a prevenzione di ritorno di acque di scarico.
  • Tappi idraulici di acqua pulita.
  • Nessun cattivo odore.
  • No a fenomeni di cavitazione.
  • NOVITÀ! Valvola di immissione aria integrata
  • Efficiente sistema di scarico con nozzle. Igiene ottimizzata.
  • Nessuna necessità di fori sulla ceramica.
  • Getto d’acqua ad alta pressione.
  • Pulizia più rapida e migliore.
  • Copertura totale della superficie del WC.
  • Basso consumo d’acqua per ogni scarico.

Come funziona

  1. Il dispositivo per l’ingresso, elettrovalvola o pompa dedicata (disponibile in 12V/24V/110V/230V), dell’acqua pulita apre il flusso verso la toilette
  2. La pompa maceratrice, integrata all’interno della ceramica, trita e spinge le acque nere verso il serbatoio di raccolta
  3. Il ciclo di scarico viene attivato premendo i pulsanti del pannello di controllo

button1image1 button2image2
Versione ad UN PULSANTE Versione con DUE PULSANTI
Lo scarico è attivato da un pulsante singolo: “Flush” La toilette si riempie automaticamente di una piccola quantità di acqua pulita così da essere pronta per il prossimo utilizzo. Lo scarico è attivato da due pulsanti: “Before“ e “After”. Alla fine del ciclo di scarico la toilette rimane vuota per la navigazione.
